HOMA Barrenschütz: Erdungsschalter

Seit mehr als 60 Jahren entwickelt und fertigt HOMA Hochstromtechnik AC- und DC-Barrenschütze sowie Erdungsschalter für die Bahntechnik, Giessereien und Stahlwerke, Solar- und Windturbinen, Anlasser, Batterie-Testeinrichtungen, Rundsteueranlagen, Walz- und Krananlagen.

HOMA entwickelt, fertigt und installiert leistungsstarke Erdungsschalter und löst komplexe Aufgabenstellungen für zahlreiche Kunden. Dadurch konnte sich HOMA als Systemlieferant namhafter Hersteller etablieren. Neben der Fertigung von Schaltgeräten als Komponente ist HOMA in der Lage, komplette Schaltschränke inklusive Leistungselektronik bereitzustellen.

Die qualitativ hochwertigen Erdungsschalter sind seit jeher Bestand des Sortiments von HOMA. Spezialzubehör zur Erweiterung der Funktion von Großschützen im Rahmen der Überstromabschaltung sind ebenfalls im Programm enthalten.

HOMA Erdungsschalter

Erdungsschalter

HOMA Erdungsschalter zeichnen sich durch aus einem elektrischen Magnetsystem bestehenden Antrieb aus. Diese Technik bietet den Vorteil, dass die Steuerung aus der Schaltwarte erfolgen kann, so dass bei der Erdung eines elektrisch getrennten Streckenabschnitts keine manuelle Tätigkeit erforderlich wird. Erdungsschalter werden zum Schutz des Personals bei Arbeiten an Betriebsmitteln eingesetzt. Daher ist eine hohe Zuverlässigkeit und Betriebssicherheit von höchster Priorität. HOMA Schaltgeräte sind grundsätzlich gegen Korrosion geschützt. Vergleichbare Erdungsschalter am Markt verfügen im Regelfall über eine Schaltspielanzahl von 1.000 bis 5.000. HOMA Erdungsschalter zeichnen sich durch eine sehr hohe Anzahl an zuverlässigen Schaltspielen (mehr als 1.000.000) bei gleichzeitig sehr geringem Wartungsaufwand aus.

Aufbau Barrenschütze

HOMA Barrenschütze organisieren die jeweiligen stromführenden Komponenten auf der Grundlage einer Barrenkonstruktion. Auf dem Barren werden die benötigten Module angeordnet: Vom Magnetsystem über den eigentlichen Stromanschluss, bis hin zu Schalterschlosseinrichtungen und beweglichen Kontakten. Am Beispiel der unten aufgeführten Schütze Typ G500 lässt sich dies nachvollziehen.

TYP G500

1

magnetsystem

2

spule

3

hilfskontakte (3NO + 3NC)

4

U-profil hilfskontakte

5

elektr. sparschaltung

6

stromanschluss

7

erdung

8

barren

9

nc-strompol

10

no-hauptpole

TYP HAT-2W

1

schalterschlosseinrichtung

2

magnetsystem

3

spule

4

HILFSKONTAKTE (3NO+3NC)

5

U-PROFIL FÜR HILFSKONTAKTE

6

FESTER KONTAKT WASSERGEKÜHLT

7

STROMANSCHLUSS

8

RAHMEN

9

BEWEGLICHE KONTAKTE

10

VERKLINKUNG

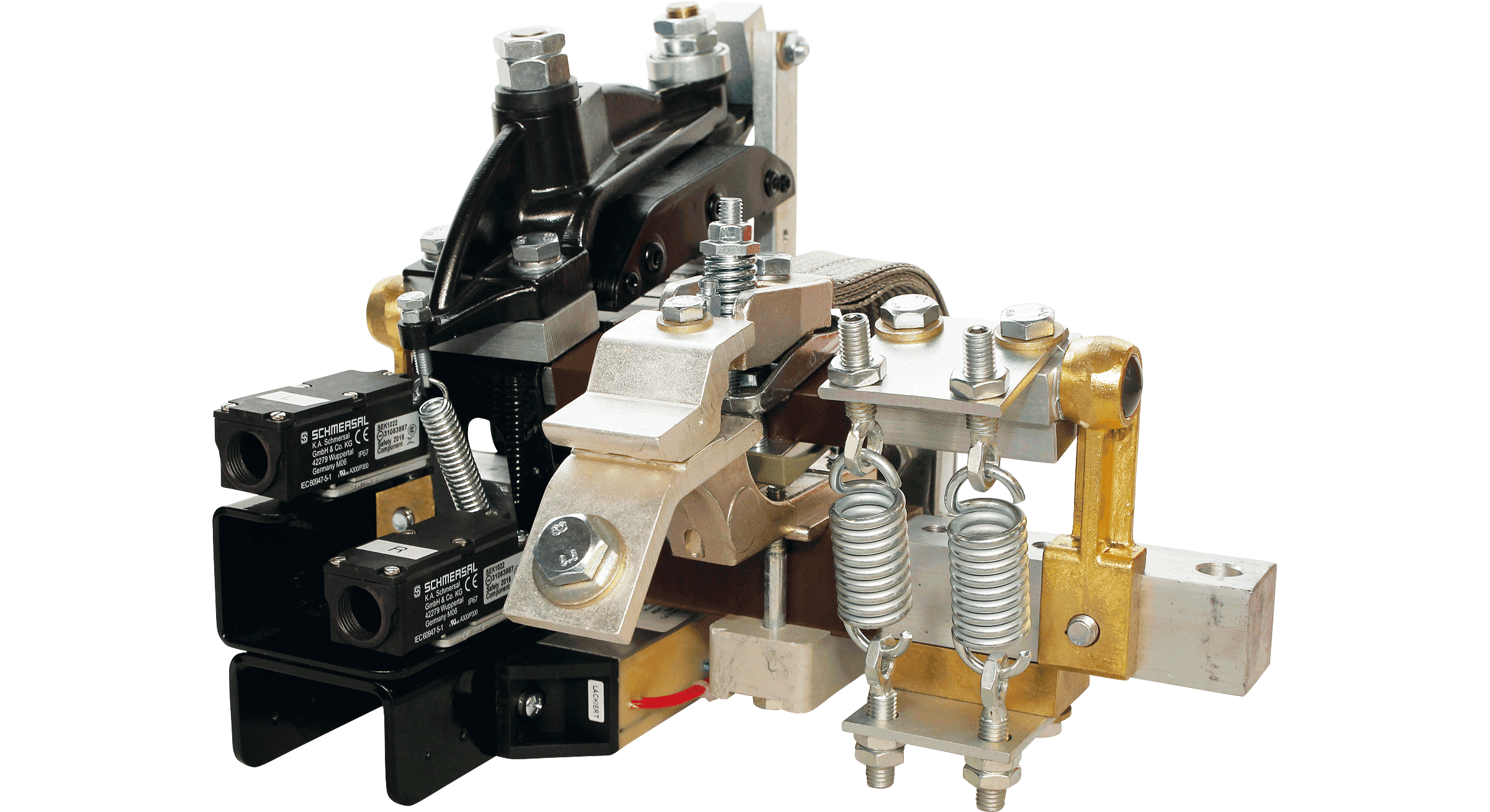

Aufbau Barrenschütz - Schaltgerät Typ HAT-2W

HOMA Schaltgeräte und Erdungsschalter

Seit 60 Jahren

HOMA Schaltgeräte und Erdungsschalter werden seit mehr als 60 Jahren weltweit eingesetzt und wurden in mehr als 100 Länder geliefert. Auf Grund der weltweiten Erfahrung erfüllt HOMA alle wichtigen nationalen und internationalen Normen und verfügt über eine Vielzahl von Typprüfungen. HOMA stattet seine Schaltgeräte mit Spulen aus, die bei 60V bis 480V AC/DC weltweit betrieben werden können. Das weltweite Vertriebsnetzwerk stellt minimale Ausfallzeiten im Schadensfall sicher. HOMA ist bekannt für kurze Lieferzeiten und kann durch sein modulares Design Ersatzgeräte innerhalb von 24 Stunden produzieren.

Schalten

Luftschütze und Schaltkombinationen zur Lösung normaler bis schwieriger Schaltaufgaben für elektrische Verbraucher jeglicher Art.

Trennen

Schiebekontakte, Luftschütze und luft- bzw. wassergekühlte Hochstromschalter für die leistungslose, betriebs- oder sicherheitstechnisch erforderliche, galvanische Unterbrechung des Stromkreises.

Verteilen

Umschalter variabler Bauformen als Wahlschalter zwischen verschiedenen Speisequellen oder zur Alternativversorgung von Verbraucherkreisen.

Steuern

Polwender und Umpolschalter einschließlich zugehöriger Befehlsgeräte, Wendeschütze etc. für prozessabhängige Strom- oder Drehrichtungsreversierungen. Bremsschütze für Antriebsabschaltungen bei gleichzeitiger Einleitung dynamischer Bremsungen.

Regeln

Anlasserstufen- und Rotorkurzschlussschütze, sowie Anlasser- bzw. Kaskadenkuppelschütze für Großmaschinen in Verbindung mit untersynchronen Stromrichterkaskaden; Kondensatorschütze für Symmetrierung bzw. Kompensation induktiver Stromverbraucher. Anlass-, Dämpfungs- und Entladewiderstände.

Produkte

G800-Rail Negative Erdungskurzschließer

Nennspannung (U_n)

0,1 - 3,0 kV

Nennstrom (I_n)

0,3 - 2,0 kA

Kurzzeitstrom (200 ms)

25 kA

Isolationsspannung (U_i)

1 - 3 kV

Ausschaltvermögen

12 kA

Einschaltvermögen

25 kA

Anzahl Pole (N/C)

1

Betätigung

Magnetsystem

Schaltzeit

12 - 60 ms Schließen / 20 - 100 ms Öffnen

Steuer-/NennspannungSt-/Nennspg. (U_c)

60, 110, 230, 400 V, DC/50/60 Hz

Typprüfung

ja

Schaltspiele

> 1.000.000

G1400-Rail Negative Erdungskurzschließer

Nennspannung (U_n)

0,1 - 3,0 kV

Nennstrom (I_n)

0,3 - 2,0 kA

Kurzzeitstrom (200 ms)

50 kA

Isolationsspannung (U_i)

1 - 3 kV

Ausschaltvermögen

16 kA

Einschaltvermögen

50 kA

Anzahl Pole (N/C)

1

Betätigung

Magnetsystem

Schaltzeit

12 - 60 ms Schließen / 20 - 100 ms Öffnen

Steuer-/NennspannungSt-/Nennspg. (U_c)

60, 110, 230, 400 V, DC/50/60 Hz

Typprüfung

ja

Schaltspiele

> 1.000.000

G800 Kuppelschalter

Nennspannung (U_n)

0,1 - 3,0 kV

Nennstrom (I_n)

0,3 - 5,0 kA

Kurzzeitstrom (200 ms)

25 kA

Isolationsspannung (U_i)

1 - 3 kV

Ausschaltvermögen

12 kA

Einschaltvermögen

25 kA

Anzahl Pole

N/O

2

Betätigung

Magnetsystem

Schaltzeit

12 - 60 ms Schließen / 20 - 100 ms Öffnen

Steuer-/NennspannungSt-/Nennspg. (U_c)

60, 110, 230, 400 V, DC/50/60 Hz

Typprüfung

ja

Schaltspiele

> 3.000.000

NFG 500V O.L. Negative Erdungsschalter

Nennspannung (U_n)

0,1 - 3,0 kV

Nennstrom (I_n)

0,3 - 2,5 kA

Kurzzeitstrom (200 ms)

25 kA

Isolationsspannung (U_i)

1 - 3 kV

Ausschaltvermögen

-

Einschaltvermögen

25 kA

Anzahl Pole (N/C)

1

Betätigung

Magnetsystem

Schaltzeit

12 - 60 ms Schließen / 20 - 100 ms Öffnen

Steuer-/NennspannungSt-/Nennspg. (U_c)

60, 110, 230, 400 V, DC/50/60 Hz

Typprüfung

ja

Schaltspiele

> 1.000.000

KMT Trennschalter

Nennspannung (U_n)

0,1 - 3,6 kV

Nennstrom (I_n)

2,0 - 4,5 kA

Kurzzeitstrom (200 ms)

25 kA

Isolationsspannung (U_i)

1 - 3,6 kV

Ausschaltvermögen

-

Einschaltvermögen

-

Anzahl Pole (N/O)

2

Betätigung

Motorisch

Schaltzeit

3 s Schließen / 3 s Öffnen

Steuer-/NennspannungSt-/Nennspg. U_c

230 V, 50/60 Hz

Typprüfung

ja

Schaltspiele

> 1.000.000

HOMA Überstromsensor

Zur Erweiterung der Funktion von Großschützen zur Überstromabschaltung

Das Gerät erlaubt die Überwachung von bis zu drei Leiterströmen. Bei Überschreitung eines über Jumper einstellbaren Grenzwertes wird der Spulenstrom (Erregerstrom) des Großschützes unterbrochen und damit bei Überstrom abgeschaltet. Es kann nur ein gemeinsamer Grenzwert für die drei Sensoren eingestellt werden. Es können sowohl AC- wie DC-Ströme überwacht werden. Bei DC-Strömen erfolgt die Auslösung unabhängig von der Stromrichtung. Zur Überwachung von Drehstromsystemen kann das System ebenfalls eingesetzt werden. Die drei Sensoren werden dann jeder Phase zugeordnet. Die Sensoren selbst müssen direkt auf der Stromschiene befestigt werden.

Dies kann mittels Schrauben oder Kabelbindern erfolgen. Das Messprinzip des Stromes beruht auf der Messung der Feldstärke H, die jeden stromdurchflossenen Leiter umgibt. Da die Feldstärke vom jeweiligen Abstand des Messpunktes vom Leiter abhängig ist, sind die Sensoren gemäß Anleitung einzubauen.

Die Sensoren werden standardmäßig mit einem 1m langen Anschlusskabel geliefert und an das zum System gehörende Steuergerät angeschlossen. An den Sensoren sind keine Anschlussarbeiten oder Einstellungen erforderlich.
