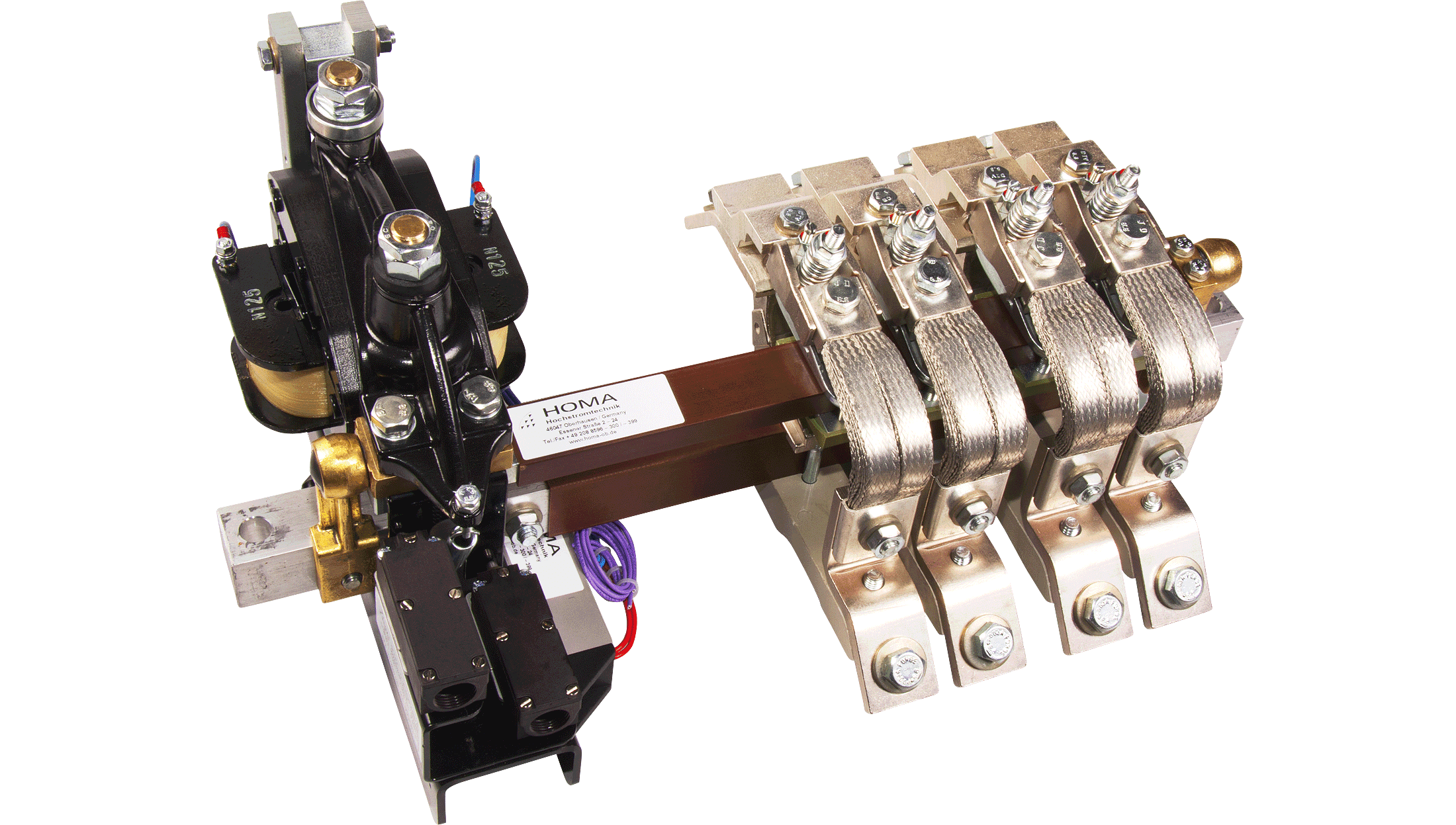

HOMA Barrenschütz: AC-Schalter

HOMA Hochstromtechnik entwickelt und fertigt seit mehr als 60 Jahren AC- und DC-Barrenschütze für die Bahntechnik, Giessereien und Stahlwerke, Solar- und Windturbinen, Anlasser, Batterie-Testeinrichtungen, Rundsteueranlagen, Walz- und Krananlagen.

HOMA ist Systemlieferant namhafter Hersteller. HOMA ist neben der Fertigung von Schaltgeräten in der Lage, komplexe Aufgabenstellungen für Kunden zu lösen und komplette Schaltschränke inklusive Leistungselektronik zu entwickeln, zu fertigen und zu installieren.

Die AC-Barrenschütze sind Teil des umfangreichen Sortiments von Schaltgeräten aller Art. Ebenfalls im Programm: Spezialzubehör zur Erweiterung der Funktion von Großschützen im Rahmen der Überstromabschaltung.

HOMA AC-Schaltgeräte

AC-Schaltgeräte

HOMA AC-Schaltgeräte werden überwiegend in Anwendungen eingesetzt, die bei hohen Strömen unter schweren Schaltbedingungen geschaltet werden. Schwere Schaltbedingungen liegen zum Beispiel bei einem schlechten Cosinus Phi vor. Diese Anwendungen finden sich häufig bei Motoren, induktiven und kapazitiven Lasten wieder.

HOMA Schaltgeräte sind weltweit nahezu einzigartig bei der Schaltung von hohen Strömen. HOMA Schaltgeräte können Ströme von bis zu 50.000A schalten.

HOMA AC-Schaltgeräte: Fabrikationsprogramm

Leistungsschütze (unter Last)

Gleichstromschütze bis max. 12.000A / 3.000V
Mittelfrequenzschütze bis max. 12.000A / 3.000V < 10kHz
Mittelfrequenzschütze bis max. 24.000A / 3.000V
Kondensatorschütze bis max. 1.000A / 3.000V < 10kHz

Hochstromschalter (lastlos)

Aus- oder Umschalter bis max. 50.000A / 3.000V / 0-150kHz
Befehlsgeräte zur Steuerung periodischer Schaltvorgänge
Kontakteinrichtung für die Galvanotechnik als Prismen- und Gleitkontakte. Luft- und wassergekühlt bis max. 20.000A

Aufbau Barrenschütze

HOMA Barrenschütze organisieren die jeweiligen stromführenden Komponenten auf der Grundlage einer Barrenkonstruktion. Auf dem Barren werden die benötigten Module angeordnet: Vom Magnetsystem über den eigentlichen Stromanschluss, bis hin zu Schalterschlosseinrichtungen und beweglichen Kontakten. Am Beispiel der unten aufgeführten Schütze Typ G500 lässt sich dies nachvollziehen.

TYP G500

1

magnetsystem

2

spule

3

hilfskontakte (3NO + 3NC)

4

U-profil hilfskontakte

5

elektr. sparschaltung

6

stromanschluss

7

erdung

8

barren

9

nc-strompol

10

no-hauptpole

TYP HAT-2W

1

schalterschlosseinrichtung

2

magnetsystem

3

spule

4

HILFSKONTAKTE (3NO+3NC)

5

U-PROFIL FÜR HILFSKONTAKTE

6

FESTER KONTAKT WASSERGEKÜHLT

7

STROMANSCHLUSS

8

RAHMEN

9

BEWEGLICHE KONTAKTE

10

VERKLINKUNG

Aufbau Barrenschütz - Schaltgerät Typ HAT-2W

HOMA Schaltgeräte

Seit 60 Jahren

HOMA Schaltgeräte werden seit mehr als 60 Jahren weltweit eingesetzt und wurden in mehr als 100 Länder geliefert. Auf Grund der weltweiten Erfahrung erfüllt HOMA alle wichtigen nationalen und internationalen Normen und verfügt über eine Vielzahl von Typprüfungen. HOMA stattet seine Schaltgeräte mit Spulen aus, die bei 60V bis 480V AC/DC weltweit betrieben werden können. Das weltweite Vertriebsnetzwerk stellt minimale Ausfallzeiten im Schadensfall sicher. HOMA ist bekannt für kurze Lieferzeiten und kann durch sein modulares Design Ersatzgeräte innerhalb von 24 Stunden produzieren.

Schalten

Luftschütze und Schaltkombinationen zur Lösung normaler bis schwieriger Schaltaufgaben für elektrische Verbraucher jeglicher Art.

Trennen

Schiebekontakte, Luftschütze und luft- bzw. wassergekühlte Hochstromschalter für die leistungslose, betriebs- oder sicherheitstechnisch erforderliche, galvanische Unterbrechung des Stromkreises.

Verteilen

Umschalter variabler Bauformen als Wahlschalter zwischen verschiedenen Speisequellen oder zur Alternativversorgung von Verbraucherkreisen.

Steuern

Polwender und Umpolschalter einschließlich zugehöriger Befehlsgeräte, Wendeschütze etc. für prozessabhängige Strom- oder Drehrichtungsreversierungen. Bremsschütze für Antriebsabschaltungen bei gleichzeitiger Einleitung dynamischer Bremsungen.

Regeln

Anlasserstufen- und Rotorkurzschlussschütze, sowie Anlasser- bzw. Kaskadenkuppelschütze für Großmaschinen in Verbindung mit untersynchronen Stromrichterkaskaden; Kondensatorschütze für Symmetrierung bzw. Kompensation induktiver Stromverbraucher. Anlass-, Dämpfungs- und Entladewiderstände.

Produkte

G800-Rail Negative Erdungskurzschließer

Nennspannung (U_n)

0,1 - 3,0 kV

Nennstrom (I_n)

0,3 - 2,0 kA

Kurzzeitstrom (200 ms)

25 kA

Isolationsspannung (U_i)

1 - 3 kV

Ausschaltvermögen

12 kA

Einschaltvermögen

25 kA

Anzahl Pole (N/C)

1

Betätigung

Magnetsystem

Schaltzeit

12 - 60 ms Schließen / 20 - 100 ms Öffnen

Steuer-/NennspannungSt-/Nennspg. (U_c)

60, 110, 230, 400 V, DC/50/60 Hz

Typprüfung

ja

Schaltspiele

> 1.000.000

G1400-Rail Negative Erdungskurzschließer

Nennspannung (U_n)

0,1 - 3,0 kV

Nennstrom (I_n)

0,3 - 2,0 kA

Kurzzeitstrom (200 ms)

50 kA

Isolationsspannung (U_i)

1 - 3 kV

Ausschaltvermögen

16 kA

Einschaltvermögen

50 kA

Anzahl Pole (N/C)

1

Betätigung

Magnetsystem

Schaltzeit

12 - 60 ms Schließen / 20 - 100 ms Öffnen

Steuer-/NennspannungSt-/Nennspg. (U_c)

60, 110, 230, 400 V, DC/50/60 Hz

Typprüfung

ja

Schaltspiele

> 1.000.000

G800 Kuppelschalter

Nennspannung (U_n)

0,1 - 3,0 kV

Nennstrom (I_n)

0,3 - 5,0 kA

Kurzzeitstrom (200 ms)

25 kA

Isolationsspannung (U_i)

1 - 3 kV

Ausschaltvermögen

12 kA

Einschaltvermögen

25 kA

Anzahl Pole

N/O

2

Betätigung

Magnetsystem

Schaltzeit

12 - 60 ms Schließen / 20 - 100 ms Öffnen

Steuer-/NennspannungSt-/Nennspg. (U_c)

60, 110, 230, 400 V, DC/50/60 Hz

Typprüfung

ja

Schaltspiele

> 3.000.000

NFG 500V O.L. Negative Erdungsschalter

Nennspannung (U_n)

0,1 - 3,0 kV

Nennstrom (I_n)

0,3 - 2,5 kA

Kurzzeitstrom (200 ms)

25 kA

Isolationsspannung (U_i)

1 - 3 kV

Ausschaltvermögen

-

Einschaltvermögen

25 kA

Anzahl Pole (N/C)

1

Betätigung

Magnetsystem

Schaltzeit

12 - 60 ms Schließen / 20 - 100 ms Öffnen

Steuer-/NennspannungSt-/Nennspg. (U_c)

60, 110, 230, 400 V, DC/50/60 Hz

Typprüfung

ja

Schaltspiele

> 1.000.000

KMT Trennschalter

Nennspannung (U_n)

0,1 - 3,6 kV

Nennstrom (I_n)

2,0 - 4,5 kA

Kurzzeitstrom (200 ms)

25 kA

Isolationsspannung (U_i)

1 - 3,6 kV

Ausschaltvermögen

-

Einschaltvermögen

-

Anzahl Pole (N/O)

2

Betätigung

Motorisch

Schaltzeit

3 s Schließen / 3 s Öffnen

Steuer-/NennspannungSt-/Nennspg. U_c

230 V, 50/60 Hz

Typprüfung

ja

Schaltspiele

> 1.000.000

HOMA Überstromsensor

Zur Erweiterung der Funktion von Großschützen zur Überstromabschaltung

Das Gerät erlaubt die Überwachung von bis zu drei Leiterströmen. Bei Überschreitung eines über Jumper einstellbaren Grenzwertes wird der Spulenstrom (Erregerstrom) des Großschützes unterbrochen und damit bei Überstrom abgeschaltet. Es kann nur ein gemeinsamer Grenzwert für die drei Sensoren eingestellt werden. Es können sowohl AC- wie DC-Ströme überwacht werden. Bei DC-Strömen erfolgt die Auslösung unabhängig von der Stromrichtung. Zur Überwachung von Drehstromsystemen kann das System ebenfalls eingesetzt werden. Die drei Sensoren werden dann jeder Phase zugeordnet. Die Sensoren selbst müssen direkt auf der Stromschiene befestigt werden.

Dies kann mittels Schrauben oder Kabelbindern erfolgen. Das Messprinzip des Stromes beruht auf der Messung der Feldstärke H, die jeden stromdurchflossenen Leiter umgibt. Da die Feldstärke vom jeweiligen Abstand des Messpunktes vom Leiter abhängig ist, sind die Sensoren gemäß Anleitung einzubauen.

Die Sensoren werden standardmäßig mit einem 1m langen Anschlusskabel geliefert und an das zum System gehörende Steuergerät angeschlossen. An den Sensoren sind keine Anschlussarbeiten oder Einstellungen erforderlich.
